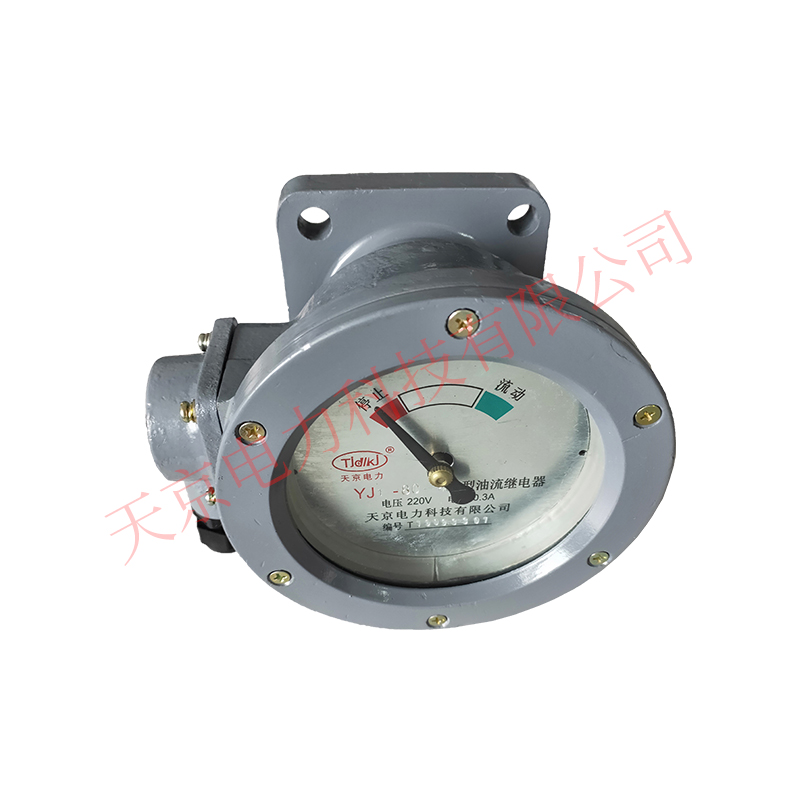

天京電力生產的油流繼電器用于保護監督強油風冷卻和強油水冷卻器所用的變壓器油泵運行情況,
監視油泵是否工作,閥門是否打開,油流是否正常等情況。
工作條件
4.繼電器工作條件如下:
①周圍環境溫度:-30℃ -45℃。
②相對濕度:當空氣溫度為25±5℃,相對濕度不大于90%。
③油溫不高于90℃。
④冷卻器中變壓器油應清潔、無紗頭、焊渣等異物。
⑤周圍無劇震動和顛簸的場所。
繼電器聯接官公稱直徑(毫米)分為 50 Φ 、80Φ 、100Φ 、125Φ 、150Φ 。
密封性能:繼電器能承受0.3MPa的油壓實驗,無滲漏。
當將油泵開啟后聯管中就有油流通過,油流達到一定值市動板被沖動,而和動板在同一軸上的磁
鐵也跟著旋轉,并借著磁力作用帶動隔一層薄壁的指示部分的磁鐵作同步轉動,當動板被沖到85位置
時,指示部分磁鐵也轉到85°并使電器部分的常閉接點打開,常開接點閉合,發出正常工作信號。如果
油流減少到一定程度,動板借彈簧作用返回,常動指示部分返回,這樣使電器部分的常開接點打開,
常閉接點閉合發出故障信號。將繼電器接點引線接入控制箱回路中,可以對冷卻器油泵進行監視。
